在現代石油化工企業中，物料的熱交換是一個不可或缺的過程。常用的換熱設備有板式換熱器和管殼式換熱器。從五個方面對江陰釬焊板式換熱器與蛇管式換熱器進行了比較，為換熱器的選型提供了參考。

一、換熱器的工作原理

1.釬焊板式換熱器的工作原理

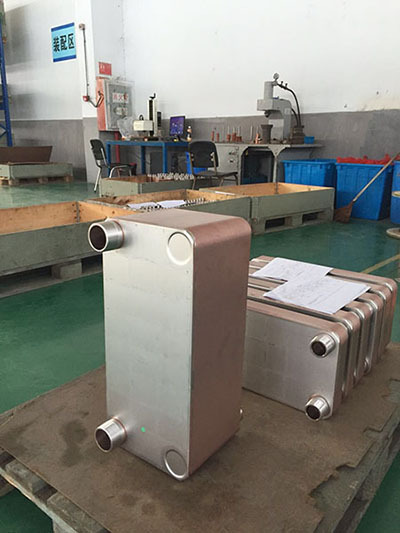

釬焊板式換熱器由帶高效傳熱表面的不銹鋼板片組成,不銹鋼板片在高溫下用純度為99%銅釬焊,得到緊密不漏和堅固的換熱器。換熱面積由沖壓成波紋狀的這種薄金屬

板構成,流體經過精心布置的角邊接口流經板片之間的通道,冷媒和熱媒總是在相鄰的通道內逆向流動進行換熱。由于釬焊板式換熱器板片邊緣采用焊接,因此介質不會從設備中流出,而各板片的接觸點也是焊接點,以便承受介質的壓力。

2.,蛇管式換熱器的工作原理

蛇管式換熱器是由肘管連接的直管或由盤成螺旋形的蛇管構成,將其安裝在容器內的流體中,容器內的兩種流體分別在管內、外流動進行熱交換。當蛇管內是液體時,為

使整個管中經常充滿液體,液體應從蛇管的下端送入,至上端流出:當蛇管內通入蒸汽時,為了避免因管內積存冷夜而產生水擊與阻塞,蒸汽應從上部進入,冷凝液則從下端

排出。

二、釬焊板式與蛇管式換熱器的比較

1.占地面積及重量

釬焊板式換熱器的結構緊湊,單位體積內的換熱面積為蛇管式換熱器的2~5倍,也不需要預留抽出蛇管的檢修場地,可比相同容量的蛇管式換熱器節省85-90%的空間和重量,同時降低了安裝成本。

2.熱學性能

由于釬焊板式換熱器中可形成高度湍流,因而可在很小的溫差下工作,甚至在溫差低至1K時仍能有效工作。但在管殼式換熱器中,兩種流體分別在殼程和管程內流動?？?/p>

體上是錯流的流動方式,降低了對數平均溫差。而且由于冷熱流體在傳熱板狹窄的間隔內流動,不產生短路,壓力損失全部用于有效流動上,因而與蛇管式相比在同樣壓差

下具有較高的傳熱效率,一般其傳熱系數要比蛇管式高2~4倍。

釬焊板式換熱器是可拆式換熱器的一種進化，密封材料由膠墊變成了銅或者鎳，所有板片都是通過銅焊料或者鎳焊料而結合在一起。就如同可拆式換熱器板片的所有接觸點都必須緊密貼合一樣，釬焊式換熱器的所有接觸點也必須完全焊接在一起，如此才能保證換熱器具有高的換熱效率及抗壓能力，同時也才能獲得更好的使用壽命。
